子图¶

子图是一个作为另一个图中节点使用的图 —— 这是封装概念在LangGraph中的应用。子图允许你构建由多个自身为图的组件组成的复杂系统。

使用子图的一些原因包括：

• 构建多智能体系统
• 当你希望在多个图中重用一组节点时
• 当你希望不同的团队可以独立地对图的不同部分进行工作时，你可以将每个部分定义为一个子图，只要子图接口（输入和输出模式）被遵守，父图可以在不知道子图任何细节的情况下构建

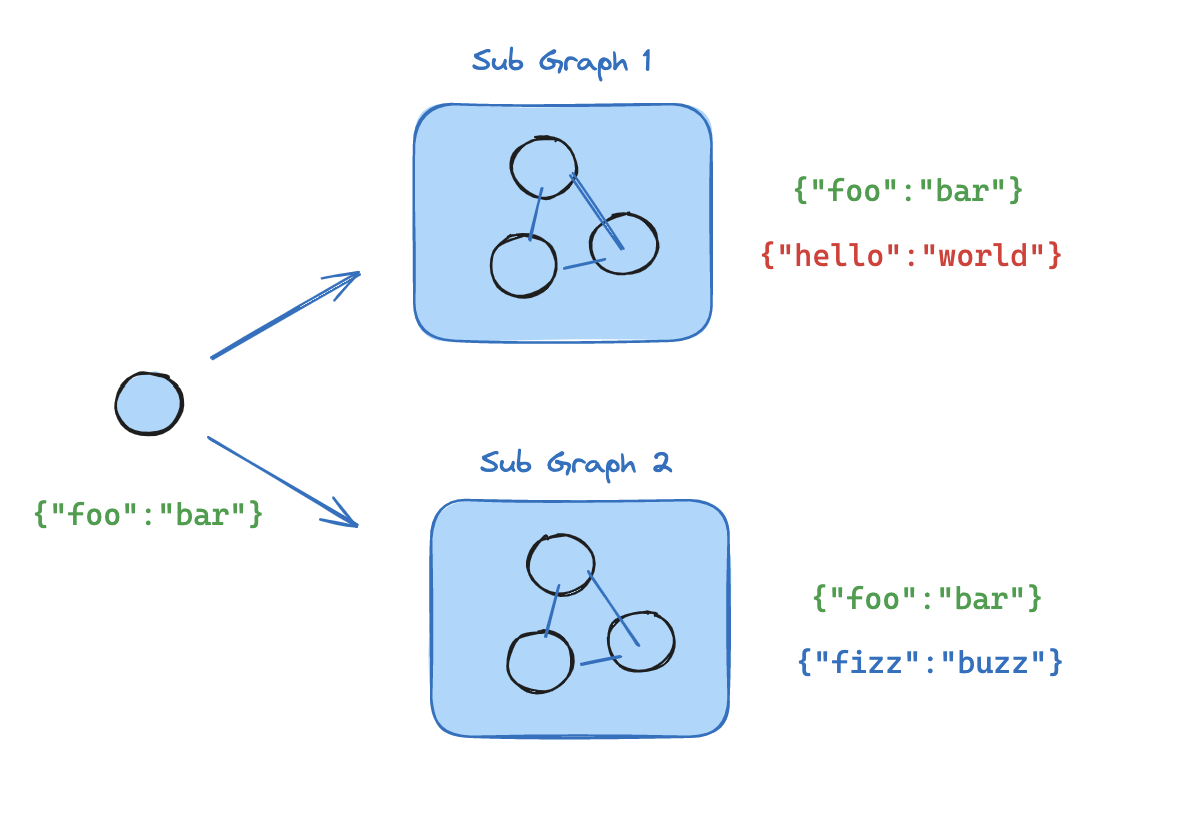

添加子图时的主要问题是父图和子图如何通信，即它们在图执行过程中如何传递状态。有两种场景：

• 父图和子图在其状态schema中具有**共享的状态键**。在这种情况下，你可以将子图作为父图中的一个节点包含进来

  from langgraph.graph import StateGraph, MessagesState, START

  # Subgraph

  def call_model(state: MessagesState):
      response = model.invoke(state["messages"])
      return {"messages": response}

  subgraph_builder = StateGraph(State)
  subgraph_builder.add_node(call_model)
  ...
  subgraph = subgraph_builder.compile()

  # Parent graph

  builder = StateGraph(State)
  builder.add_node("subgraph_node", subgraph)
  builder.add_edge(START, "subgraph_node")
  graph = builder.compile()
  ...
  graph.invoke({"messages": [{"role": "user", "content": "hi!"}]})


• 父图和子图具有**不同的 schema**（它们的状态schema中没有共享的状态键）。在这种情况下，你必须从父图中的一个节点内部调用子图：当父图和子图有不同状态 schema，并且你需要在调用子图之前或之后转换状态时，这很有用。

  from typing_extensions import TypedDict, Annotated
  from langchain_core.messages import AnyMessage
  from langgraph.graph import StateGraph, MessagesState, START
  from langgraph.graph.message import add_messages

  class SubgraphMessagesState(TypedDict):
      subgraph_messages: Annotated[list[AnyMessage], add_messages]

  # Subgraph

  def call_model(state: SubgraphMessagesState):
      response = model.invoke(state["subgraph_messages"])
      return {"subgraph_messages": response}

  subgraph_builder = StateGraph(State)
  subgraph_builder.add_node(call_model)
  ...
  subgraph = subgraph_builder.compile()

  # Parent graph

  def call_subgraph(state: MessagesState):
      response = subgraph.invoke({"subgraph_messages": state["messages"]})
      return {"messages": response["subgraph_messages"]}

  builder = StateGraph(State)
  builder.add_node("subgraph_node", call_subgraph)
  builder.add_edge(START, "subgraph_node")
  graph = builder.compile()
  ...
  graph.invoke({"messages": [{"role": "user", "content": "hi!"}]})
